고리 또는 스냅 링으로도 알려진 서클립은 샤프트 또는 하우징 내부의 부품을 고정하는 데 사용되는 필수 구성 요소입니다. 작은 크기에도 불구하고, 특히 회전 또는 슬라이딩 부품이있는 기계 시스템에서 어셈블리를 제자리에 유지하는 데 중요한 역할을합니다. 가장 일반적인 유형 중 하나는입니다 내부 서클립 그리고 외부 서클립 . 구성 요소의 측면 이동을 예방하는 비슷한 목적을 수행하지만 설계, 기능 및 설치는 특히 다릅니다.
이 기사에서는 다음을 탐색 할 것입니다 내부 및 외부 서클립의 주요 차이점 구조, 응용 프로그램, 설치 방법 및 귀하의 요구에 맞는 올바른 유형을 선택하는 방법을 포함하여.
Circlips는 무엇입니까?
서클립은 구멍 (구멍) 또는 샤프트의 가공 홈에 맞는 반 유연성 금속 링입니다. 그들은 기계적 패스너 역할을하며, 구성 요소가 축을 따라 미끄러지거나 이동하는 것을 막는다. 서클립은 일반적으로 스프링 스틸 또는 스테인레스 스틸로 만들어져 반복 조립 및 분해에 필요한 탄력성과 강도를 제공합니다.
서클립은 다양한 디자인으로 제공되지만 두 가지 주요 유형은 다음과 같습니다.
내부 서클립 - 보어 또는 주택 내부의 홈에 맞습니다.
외부 서클립 - 샤프트 바깥 쪽의 그루브에 맞습니다.
1. 디자인과 구조

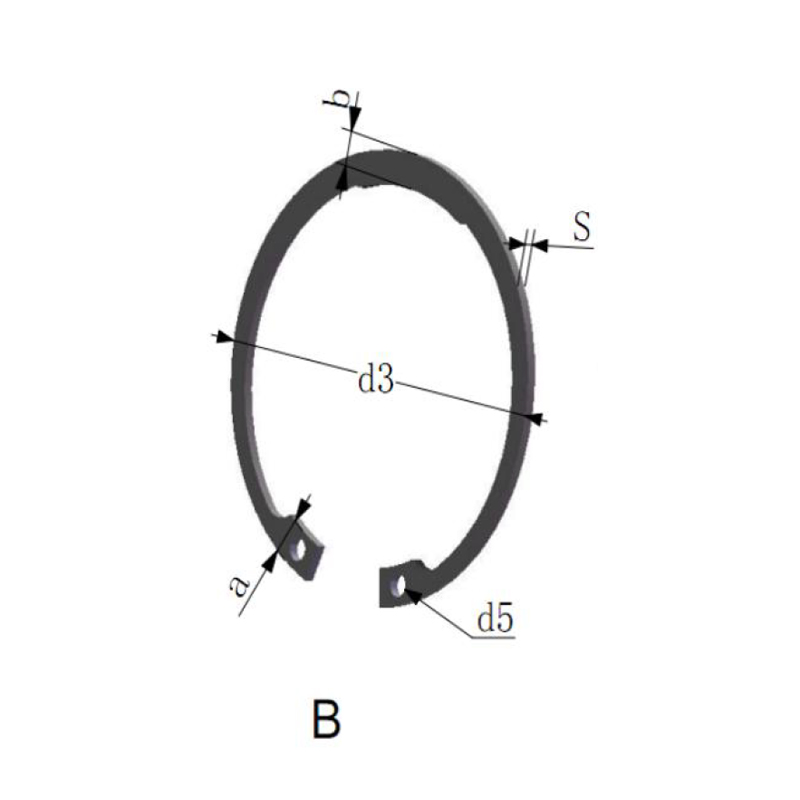

내부 서클립
안에 맞도록 형성됩니다 내 직경 원통형 보어 또는 주택
끝은 일반적으로 Circlip Pliers를위한 작은 구멍이나 러그가 장착됩니다.
설치시 압축하여 외부 압력을 가하여 자신을 제자리에 고정시킵니다.
외부 서클립
주위를 감싸도록 설계되었습니다 외부 직경 샤프트의
설치 중에 확장되는 오픈 엔드를 특징으로합니다
샤프트 그루브에 계약을 맺고 앉은 상태로 내부 압력을 가해
2. 설치 및 제거
두 유형의 서클 립에는로 알려진 특수 플라이어가 필요합니다 서클립 펜치 또는 서클립 끝의 구멍에 맞는 팁이있는 스냅 링 플라이어.
내부 서클립 설치 :
사용 내부 Circlip 플라이어 외부 열림 팁
팁을 Circlip 구멍에 삽입하고 링을 압축 한 다음 보어의 내부 그루브에 삽입하십시오.
서클립이 제자리에 들어가도록 릴리스하십시오
외부 서클립 설치 :
사용 외부 Circlip 플라이어 내부 포장 팁
팁을 삽입하고, 서클립을 확장 한 다음 샤프트 위로 홈으로 밀어 넣습니다.
링을 편안하게 제자리에 놓으려면 방출됩니다
제거는 단순히 동일한 유형의 플라이어를 사용하여 설치의 반대입니다.
3. 응용 프로그램
응용 분야의 주요 차이점은 구성 요소가 구멍 내부 또는 샤프트 내부에서 제한되어야하는지 여부에 따라 다릅니다.
내부 서클립은 다음에 사용됩니다.
구성 요소가 미끄러지는 것을 방지합니다 구멍 또는 원통형 하우징
구멍 안에 베어링, 소매 또는 부싱을 고정하십시오
자동차 변속기, 유압 실린더 및 기어 하우징에서 일반적입니다
외부 서클립은 다음에 사용됩니다.
부품이 미끄러지는 것을 막으십시오 회전 샤프트 또는 액슬
기어, 풀리 또는 베어링을 고정하십시오
전기 모터, 드라이브 샤프트 및 공작 기계 어셈블리에서 자주 발견
4. 장점과 고려 사항
| 특징 | 내부 서클립 | 외부 서클립 |
| 장착 위치 | 보어 또는 주택 내부 | 샤프트 주위 |
| 설치력 | 설치 중에 압축 | 설치 중에 확장되었습니다 |
| 로드 방향 | 힘이 바깥쪽으로 밀려 오는 저항 | 힘이 안쪽으로 밀리는 것을 저항합니다 |
| 일반적인 사용 | 주택 유지 | 샤프트 보유 |
내부 Circlip Pros :
밀봉 된 환경 내에서 구성 요소를 보호합니다
외부 오염 위험 감소
깔끔하고 튀어 나오는 부품으로 마무리합니다
외부 Circlip Pros :
쉽게 검사하고 교체 할 수 있습니다
회전 샤프트의 강한 방사형 그립
종종 개방형 시스템에 설치하기가 더 쉽습니다
5. 재료 및 코팅
두 유형 모두 일반적으로 다음으로 만들어집니다.
탄소 스프링 스틸 - 높은 인장 강도로 내구성
스테인레스 스틸 -해양 또는 식품 급 환경에 대한 부식성
인산염 또는 검은 색 산화물 코팅 - 마찰을 줄이고 부식에 저항합니다
아연 도금 옵션 - 녹 저항과 시각적 대비가 추가됩니다
일부 응용 분야는 민감한 환경에서 더 높은 하중 저항 또는 비자 성 합금을 위해 열처리 된 원을 필요로 할 수 있습니다.
6. 표준과 크기
서클립은 국제 표준에 따라 표준화 된 차원을 따릅니다.
DIN 472 - 구멍에 대한 내부 서클립
DIN 471 - 샤프트의 외부 서클립
ANSI/ASME B18.27 - 북미 스냅 링 표준
홈 직경과 링 두께를 기준으로 올바른 크기를 항상 선택하십시오. 부적절한 크기는 원클립 고장으로 이어질 수 있으며, 이로 인해 기계 손상이나 안전 위험이 발생할 수 있습니다.
7. 내부 및 외부 서클립 사이의 선택
Circlip을 선택할 때 다음을 문의하십시오.
구성 요소가 있습니다 주택 내부 또는 샤프트에 ?
무엇입니까 예상 축 하중 방향 ?
얼마나 많이 조립 공간 사용 가능합니까?
무엇입니까 환경 조건 (습도, 온도, 화학 물질)?
~이다 정기적 인 유지 보수 또는 분해가 필요합니까?
내부 및 외부 연결과 관련된 프로젝트의 경우 사용하는 것이 일반적입니다. 두 유형의 서클립 함께, 각각의 특정 보유 함수를 제공합니다.
결론
개념이 비슷하지만 내부 및 외부 서클립 독특한 목적을 제공하며 기계 조립의 다른 부분에 맞게 조정됩니다. 그들 사이의 차이 (설치 방법, 적합성 및 기능 방식)의 차이를 이해하는 것은 안전하고 안전하며 효과적인 기계 설계를 보장하는 데 중요합니다.
산업 장비, 자동차 시스템 또는 정밀 도구에서 작업하든 시간이 지남에 따라 성능을 유지하고 마모를 최소화하는 데 올바른 Circlip 유형 및 크기를 선택하는 것이 중요합니다. 의심스러운 경우 업계 표준을 참조하거나 제조업체와 상담하여 응용 프로그램에 적합한 것을 찾으십시오.
이 작지만 강력한 구성 요소를 마스터함으로써 엔지니어와 기술자는 회전 부품이 안전하고 움직이는 구성 요소가 정렬되고 기계 시스템이 안전하고 매끄럽게 작동하도록 할 수 있습니다.
