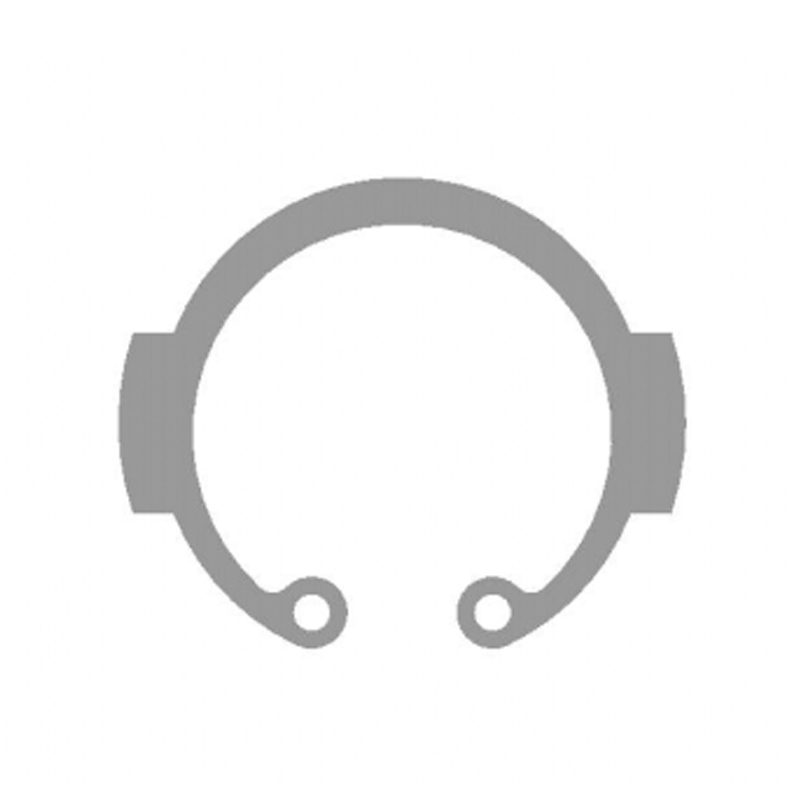

신뢰성과 정밀도가 가장 중요하고 스탬핑 서클립 ( 스탬프 고리 또는 스냅 링 - 결정적이고 종종 저평가 된 역할을 수행합니다. 고정밀 스탬핑 기술을 사용하여 얇은 금속 시트에서 일반적으로 제조 된이 작고 원형 패스너는 구성 요소를 샤프트 또는 하우징 내에 고정 시키도록 설계되어 나사산 패스너 또는 복잡한 가공없이 축 위치를 보장합니다.
모양으로 구부러진 와이어 형성 대응 물과 달리 스탬핑 원형은 콜드 형식 프로세스를 통해 형성되어 설계 유연성, 더 큰 공차 및 향상된로드 베어링 특성을 강화할 수 있습니다. 구조적 무결성을 유지하면서 저렴한 비용으로 대량 생산하는 능력으로 인해 자동차, 항공 우주, 산업 기계 및 소비자 전자 부문에서 필수 불가결하게 만들었습니다.
이 기사는 현대 기계 시스템에서 점점 커지는 중요성을 강조하는 스탬핑 서클립의 제조 원칙, 기능적 장점, 재료 고려 사항 및 확장 적용을 탐구합니다.
제조 공정 및 구조 설계
스탬핑 서클립은 진보적 인 다이 스탬핑 기술을 사용하여 생산되며, 여기서 평평한 판금은 반복성이 높은 최종 구성 요소를 자르고 형성 및 형성하는 일련의 툴링 스테이션을 통해 공급됩니다. 이 방법을 사용하면 제조업체는 시간당 수천 개의 동일한 부품을 생산하면서 치수 제어를 유지하는 동시에 시간당 수천 개의 동일한 부품을 생산할 수 있습니다.
주요 설계 기능은 다음과 같습니다.
세그먼트 또는 전체 원 구성 : 응용 프로그램에 따라 Circlips는 설치를위한 개방형 간격이 있거나 압축 피팅을위한 분할이있는 전체 360도 링을 가질 수 있습니다.
내부 또는 외부 유지 프로파일 : 내부 서클립은 보어 내부의 그루브에 맞는 반면 외부 유형은 구성 요소를 유지하기 위해 샤프트에 앉아 있습니다.
유지 탭 또는 러그 : 일부 설계에는 특수 플라이어 또는 도구를 사용하여 쉽게 제거 할 수있는 작은 돌출부 또는 구멍이 통합되어 있습니다.
표면 처리 : 아연 도금, 포스페이트 코팅 또는 검은 색 산화물과 같은 옵션은 설치 중에 내식성을 향상시키고 마찰을 줄입니다.
스탬프 구조는 공간 제약으로 인해 전통적인 패스너가 비현실적으로 만드는 소형 어셈블리에 통합 할 수 있습니다.
대체 유지 방법에 대한 기능적 장점
스레드 너트, 접착제 또는 와이어 캐리 클립과 같은 다른 고정 솔루션과 비교하여 스탬핑 서클립은 몇 가지 뚜렷한 이점을 제공합니다.
비용 효율적인 생산 : 고속 스탬핑 프로세스는 특히 대용량 생산 실행에서 단가 비용을 크게 줄입니다.
공간 효율 : 최소 축 공간 내에서 작동하도록 설계되어 소형화되거나 밀도가 높은 어셈블리에 이상적입니다.
설치 및 제거 용이성 : 나사산 패스너와 달리 조임 토크가 필요하지 않으며 자동화 된 피더 또는 수동 도구를 사용하여 빠르게 설치할 수 있습니다.
높은 하중 용량 : 가공 된 그루브에 올바르게 장착하면이 링은 동적 하중 조건에서도 안정적인 축 방향 보유를 제공합니다.
진동 저항 : 스탬프 프로파일의 방사형 그립은 기계적 충격 또는 진동이 발생하기 쉬운 환경에서 위치를 유지하는 데 도움이됩니다.
이러한 장점으로 인해 스탬핑 서클립은 유지 보수 또는 수리에 분해가 필요한 응용 분야에서 특히 가치가 있습니다.
재료 선택 및 성능 고려 사항
재료 선택은 스탬핑 서클립의 성능 특성을 결정하는 데 중추적 인 역할을합니다. 일반적인 옵션은 다음과 같습니다.
탄소강 : 고강도와 내마모성을 제공합니다. 종종 대형 기계 시스템에 사용됩니다.
스테인레스 스틸 (오스테 나이트 또는 마르텐 사이트 등급) : 해양, 화학 가공 또는 식품 등급 장비와 같은 부식성 환경에서 선호됩니다.
형광 청동 : 모터 및 베어링 응용 분야에서 일반적으로 발견되는 전기 전도도 및 저속 특성으로 선택되었습니다.
도금 합금 : 아연, 니켈 또는 크롬과 같은 코팅은 가시 성분의 부식 저항성 및 미학을 개선합니다.
각 재료 선택은 작동 온도, 수분 또는 화학 물질 노출 및 예상 서비스 수명과 같은 요인을 설명해야합니다.
다양한 산업의 응용 프로그램
다목적 성과 효율성으로 인해 스탬핑 서클립은 여러 산업에서 널리 채택됩니다.
1. 자동차 산업
전송, 차동, 스티어링 시스템 및 서스펜션 어셈블리에 광범위하게 사용하여 베어링, 기어 및 부싱을 유지합니다.
2. 산업 기계
정밀한 구성 요소 정렬 및 보유가 중요한 유압 실린더, 기어 박스 및 모터 구동 장비의 적분.
3. 전자 및 기기
홈 어플라이언스 및 소비자 전자 제품 내에서 모터, 팬 및 회전 구성 요소에 고용되어 작고 안정적인 어셈블리를 보장합니다.
4. 항공 우주 및 방어
가중치 감소 및 신뢰성이 필수적 인 작동 시스템, 랜딩 기어 메커니즘 및 항공 전자 모듈에 활용됩니다.
5. 의료 기기
멸균 및 빠른 분해가 중요한 수술기구 및 진단 장비에서 발견됩니다.
정적 및 동적 하중에 대한 그들의 적응성은 광범위한 기계 시스템에서 지속적인 수요를 보장합니다.
스마트 제조 및 자동화와 통합
제조 공정이 더 큰 자동화와 정밀성을 향해 발전함에 따라 스탬핑 서클립은 로봇 어셈블리 라인과 스마트 고정 시스템에 점점 더 통합되고 있습니다.
자동 공급 시스템 : 진동 보울 피더 및 선형 트랙 시스템은 서브 어셈블리에 원을 빠르게 오류없이 삽입 할 수 있습니다.
품질 검사 기술 : 비전 시스템 및 센서가 실시간으로 올바른 설치 및 방향을 확인합니다.
제조 가능성 설계 (DFM) : 엔지니어는 제품 개발 초기에 Circlip 그루브 크기 및 재료 선택을 최적화하여 생산을 간소화하고 실패 위험을 줄입니다.
예측 유지 보수 통합 : 고 부가가치 장비에서 임베디드 센서는 Circlip-Retained 구성 요소 주변의 스트레스 수준과 마모 패턴을 모니터링하여 실패가 발생하기 전에 실패를 예상합니다.
이러한 발전은 고급 제조 환경에서 더 높은 처리량, 신뢰성 향상 및 다운 타임 감소에 기여합니다.
도전과 한계
그들의 많은 이점에도 불구하고, 스탬핑 서클립은 보편적으로 적용되지 않습니다. 주요 과제는 다음과 같습니다.
그루브 가공 요구 사항 : 적절한 기능은 결합 샤프트 또는 하우징의 정확하게 가공 된 그루브에 의존하여 구성 요소 설계에 복잡성을 더합니다.
하중 제한 : 중간 정도의 축 방향 힘에 적합하지만 극도의 방사형 또는 비틀림 응력에서는 잘 수행되지 않을 수 있습니다.
부식 취약성 : 적절한 코팅이나 재료 선택이 없으면 수분에 노출되면 조기 분해가 발생할 수 있습니다.
설치 오류 : 설치 중에 부적절한 좌석 또는 손상으로 인해 유지가 손상되고 시스템 고장이 발생할 수 있습니다.
장기 성능을 보장하는 데 신중한 엔지니어링 및 품질 관리가 필수적입니다.
혁신과 미래 추세
앞으로도 진행중인 연구 개발 노력은 스탬핑 서클립의 효율성, 내구성 및 적응성 향상에 중점을 둡니다.
고급 표면 처리 : 나노 코팅 및 자체 윤활 마감은 서비스 수명을 연장하고 마모를 줄이는 것을 목표로합니다.
첨가제 제조 통합 : 프로토 타입 및 저용량 Circlip 생산을위한 3D 프린트 툴링의 실험적 사용.
하이브리드 퇴직 솔루션 : 스탬프 된 원형을 접착제 결합 또는 다기능 고정을위한 오버 몰딩 결합.
스마트 패스너 개념 : 조건 모니터링 및 추적 성을위한 임베디드 RFID 태그 또는 변형-민감성 재료의 개발.
이러한 혁신은 차세대 엔지니어링의 요구를 충족시킬 수있는 더 똑똑하고 탄력적 인 기계적 고정 시스템으로의 광범위한 전환을 반영합니다.
