고리 또는 스냅 링으로도 알려진 서클립은 기계 엔지니어링에 사용되는 단순하면서도 필수 구성 요소입니다. 그들은 샤프트 나 구멍 내부의 홈에 맞아 축 운동을 방지하고 베어링, 와셔 및 핀과 같은 구성 요소의 올바른 위치를 유지합니다. 내부 서클립과 외부 서클립의 두 가지 주요 유형이 있습니다. 그들은 첫눈에 비슷하게 보일 수 있지만, 다른 기능을 수행하고 다른 응용 프로그램을 위해 설계되었습니다.
Circlip이란 무엇입니까?

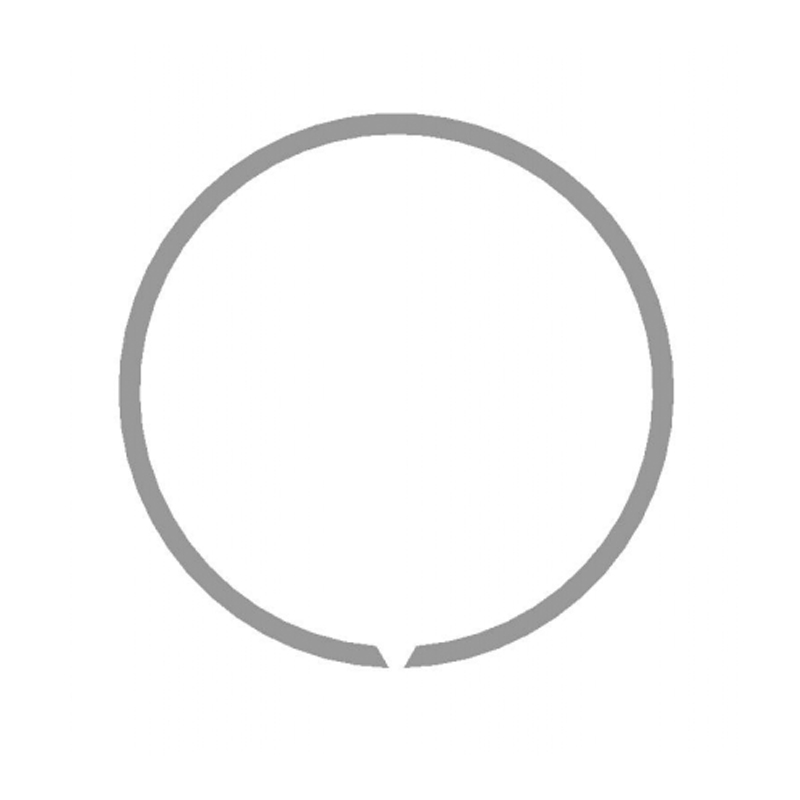

Circlip은 일반적으로 스프링 스틸 또는 스테인레스 스틸로 만들어진 개방형 끝이있는 반 유연성 링입니다. 그루브에 설치되면 제자리에 스냅되어 기계적 정지 역할을합니다. 서클립은 샤프트 또는 내부 하우징의 부품을 고정하는 데 사용되며 추가 패스너가 필요없이 측면 이동을 방지합니다.
서클립은 두 가지 주요 유형으로 제공됩니다.
내부 서클립 : 보어 또는 하우징 내부의 홈에 맞도록 설계되었습니다.
외부 서클립 : 샤프트 외부의 그루브에 맞도록 설계되었습니다.
두 유형 모두 기계 시스템의 구조적 무결성과 기능을 유지하는 데 필수적입니다.

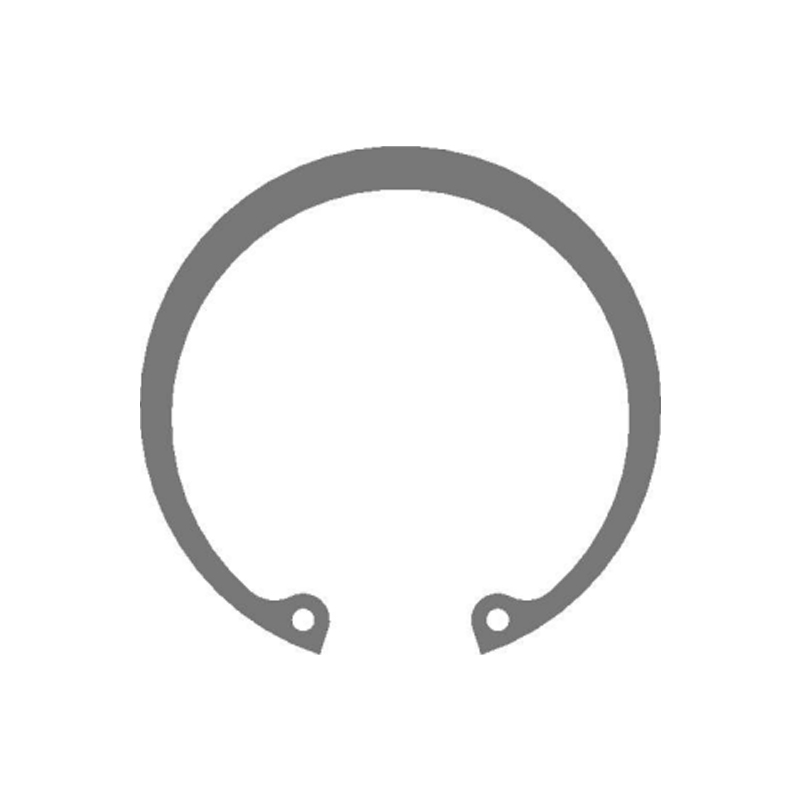

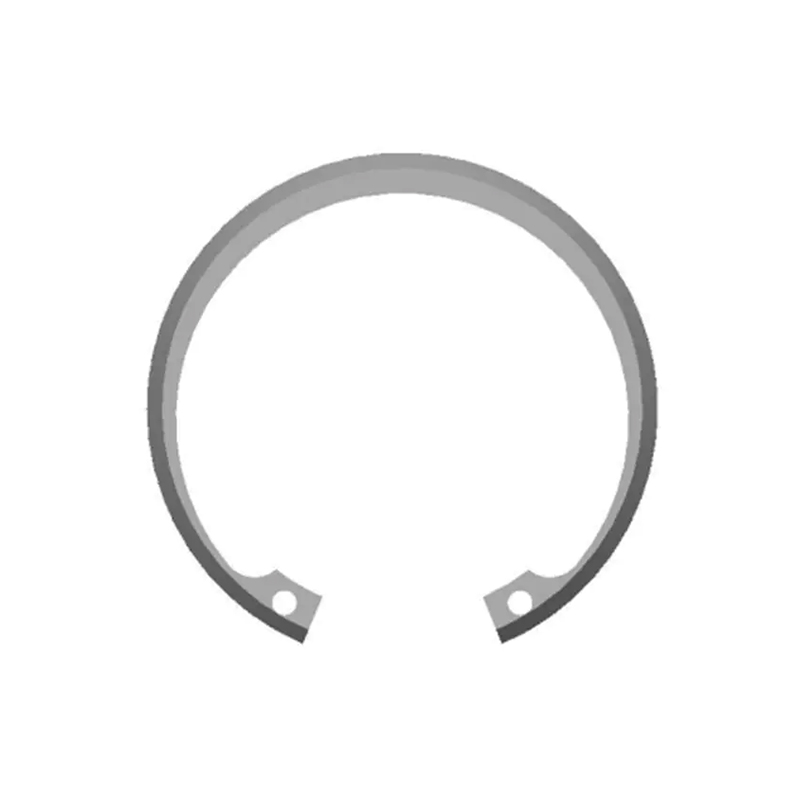

무엇입니까 내부 서클립 ?
내부 서클립은 원통형 보어 또는 하우징 내부에 설치됩니다. 내벽의 미리 매치 된 그루브에 맞으며 하우징 내에 베어링 또는 부싱과 같은 구성 요소를 유지하여 바깥쪽으로 움직이지 못하게합니다.
내부 원의 특징 :
구멍, 보어 또는 하우징 안에 설치됩니다.
설치 중에 그루브에 맞도록 확장 가능합니다.
일단 제자리에, 그것은 외부 압력을 수축시키고 적용합니다.
부품을 케이싱 내부에 유지 해야하는 응용 분야에서 일반적으로 사용됩니다.
일반적인 응용 프로그램 :
유압 및 공압 실린더 (피스톤 어셈블리를 유지하기 위해).
기어 하우징.
밸브 어셈블리.
전기 모터 하우징.
자동차 부품.
유압 실린더에서 내부 원형은 보어 내에 피스톤 씰 또는 가이드 링을 유지하는 데 사용될 수있어 안정적이고 정확한 선형 이동을 보장 할 수 있습니다.

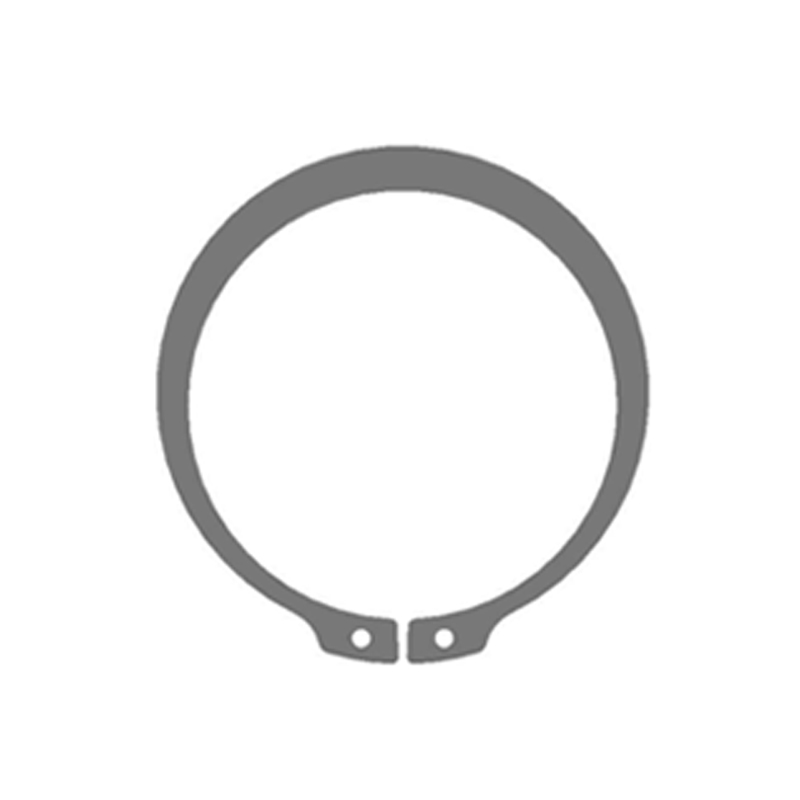

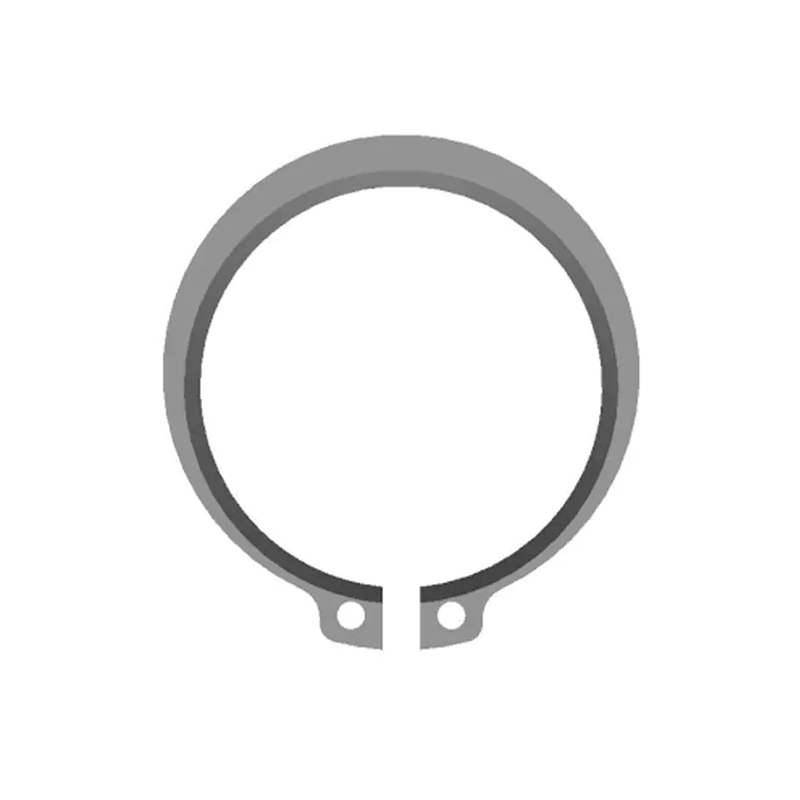

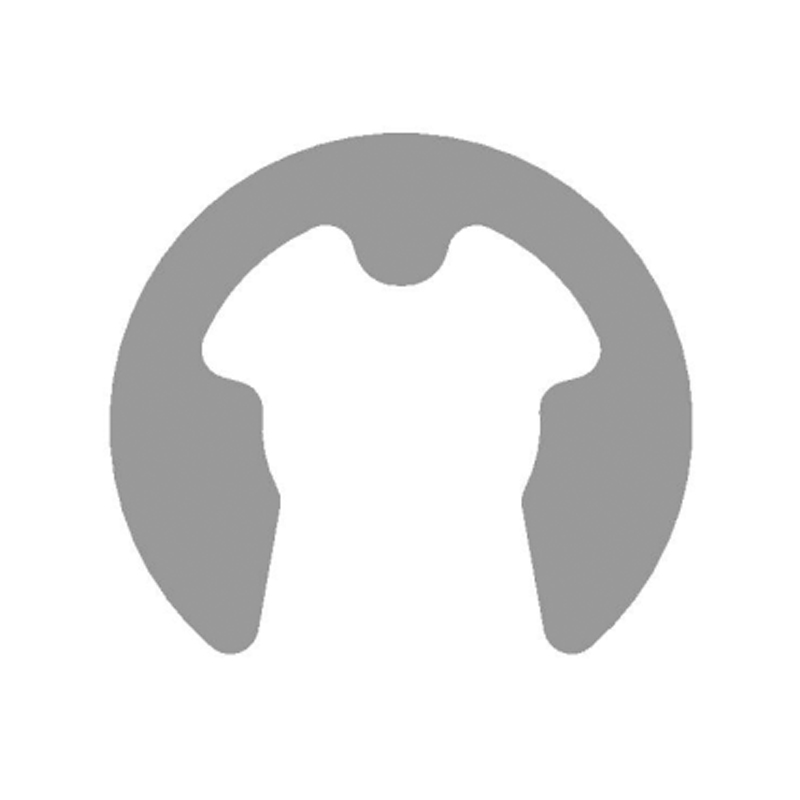

무엇입니까 외부 서클립 ?
외부 서클립은 샤프트의 외부 직경에 장착됩니다. 그것은 샤프트 주위에 가공 된 그루브에 맞으며 샤프트 축을 따라 베어링, 기어 또는 스페이서와 같은 구성 요소를 고정하는 어깨 역할을합니다.
외부 원의 특징 :
샤프트 또는 막대에 설치됩니다.
설치 중에 계약 한 다음 그루브로 확장됩니다.
샤프트 그루브에 대한 내부 압력을 적용합니다.
샤프트에 장착 된 구성 요소의 축 이동을 방지합니다.
일반적인 응용 프로그램 :
기어 박스 및 전송 샤프트.
유압 실린더로드 (예 :로드 엔드 부품 또는 밀봉 배열을 유지하기 위해).
전기 모터 로터.
전동 공구.
항공 우주 및 자동차 구동계.
유압 실린더 어셈블리에서, 외부 원통은 종종 피스톤로드에 사용하여 최종 피팅, 베어링 구성 요소 또는 선형 작용 중에 제자리에 있어야하는 씰을 고정하기 위해 사용됩니다.
내부 및 외부 서클립의 주요 차이점
| 특징 | 내부 서클립 | 외부 서클립 |
| 설치 위치 | 주택, 구멍 또는 구멍 내부 | 샤프트 바깥쪽에 |
| 설치에 대한 조치 | 그루브에 맞게 확장됩니다 | 그루브에 맞는 계약 |
| 축 방향 보존 | 구성 요소의 외부 이동을 방지합니다 | 구성 요소의 내부 이동을 방지합니다 |
| 필요한 도구 | 내부 Circlip 플라이어 (확장) | 외부 Circlip 플라이어 (계약) |
| 그루브 유형 | 구멍 안에 가공 된 그루브 | 샤프트에 가공 된 그루브 |
| 일반적인 응용 프로그램 | 하우징, 실린더 보어, 케이싱 | 샤프트, 막대, 외부 회전 요소 |
재료 및 강도 고려 사항
두 유형의 서클립은 일반적으로 다음과 같은 고강도 재료로 만들어집니다.
일반적인 목적, 고성능 응용 프로그램을위한 스프링 스틸.
실외 또는 유체 기반 환경에서 부식성을위한 스테인레스 스틸.
전기 전도도 또는 특수 기계적 특성을위한 인 청동 또는 기타 합금.
유압 시스템과 마찬가지로 고량 또는 고속 응용 분야에서 피로 저항, 열 팽창 및 윤활제 또는 유압 유체와의 호환성과 관련하여 원형을 선택해야합니다.
유압 실린더의 원형
유압 실린더에서 내부 및 외부 원형은 중요한 역할을합니다. 내부 서클립은 종종 피스톤을 보어 내에 고정하고 씰, 스페이서 및 가이드 링을 올바르게 정렬하는 데 사용됩니다. 외부 서클립은로드 엔드의 구성 요소를 고정하거나 하우징에 실린더를 고정하는 데 사용될 수 있습니다.
유압 시스템에서 서클립을 올바르게 사용하면 다음이 보장됩니다.
움직이는 부분의 정확한 축 위치.
고압 하에서 구성 요소 탈퇴 방지.
올바른 정렬로 인한 최소 마모.
유지 보수 중에 쉬운 조립 및 분해.
설치 및 제거 팁
올바른 플라이어 사용 : 특수 Circlip Pliers는 Circlip의 구멍에 맞는 뾰족한 팁으로 설계되었습니다.
내부 서클립의 경우 : 링을 확장하는 플라이어를 사용하십시오.
외부 서클립의 경우 : 링을 압축하는 플라이어를 사용하십시오.
과도한 스트레칭이나 과잉 압박하지 마십시오 : 과도한 힘은 서클립을 영구적으로 변형 시키거나 스프링 장력을 약화시킬 수 있습니다.
그루브 핏 점검 : 그루브가 깨끗하고 올바르게 크기가 높으며 버가 없는지 확인하여 부적절한 좌석이나 움직임을 방지하십시오.
유지 보수 중에 원 검사 : 피로, 부식 또는 왜곡의 징후가 표시되면 원형을 교체해야합니다.
크기가 작을 수 있지만, 서클립은 수많은 기계 조립품에서 중요한 구성 요소입니다. 내부 서클립과 외부 서클립의 주요 차이점은 설치 위치와 축 운동에 대한 구성 요소를 확보하는 방법에 있습니다. 두 유형 모두 간단한 소비자 장치에서 복잡한 유압 시스템에 이르는 응용 분야에서는 필수적입니다.
그들 사이를 선택할 때는 보유가 필요한 곳 (보어 또는 샤프트 주변)뿐만 아니라 운영 환경, 부하 및 유지 보수 요구 사항을 고려해야합니다. 유압 실린더와 같은 시스템에서 내부 및 외부 원의 적절한 선택 및 설치는 장기 성능, 안전 및 구조적 무결성을 보장하는 데 도움이됩니다.
